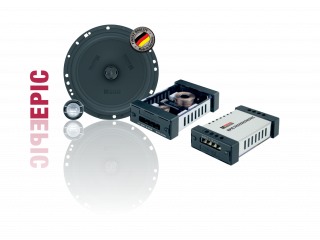

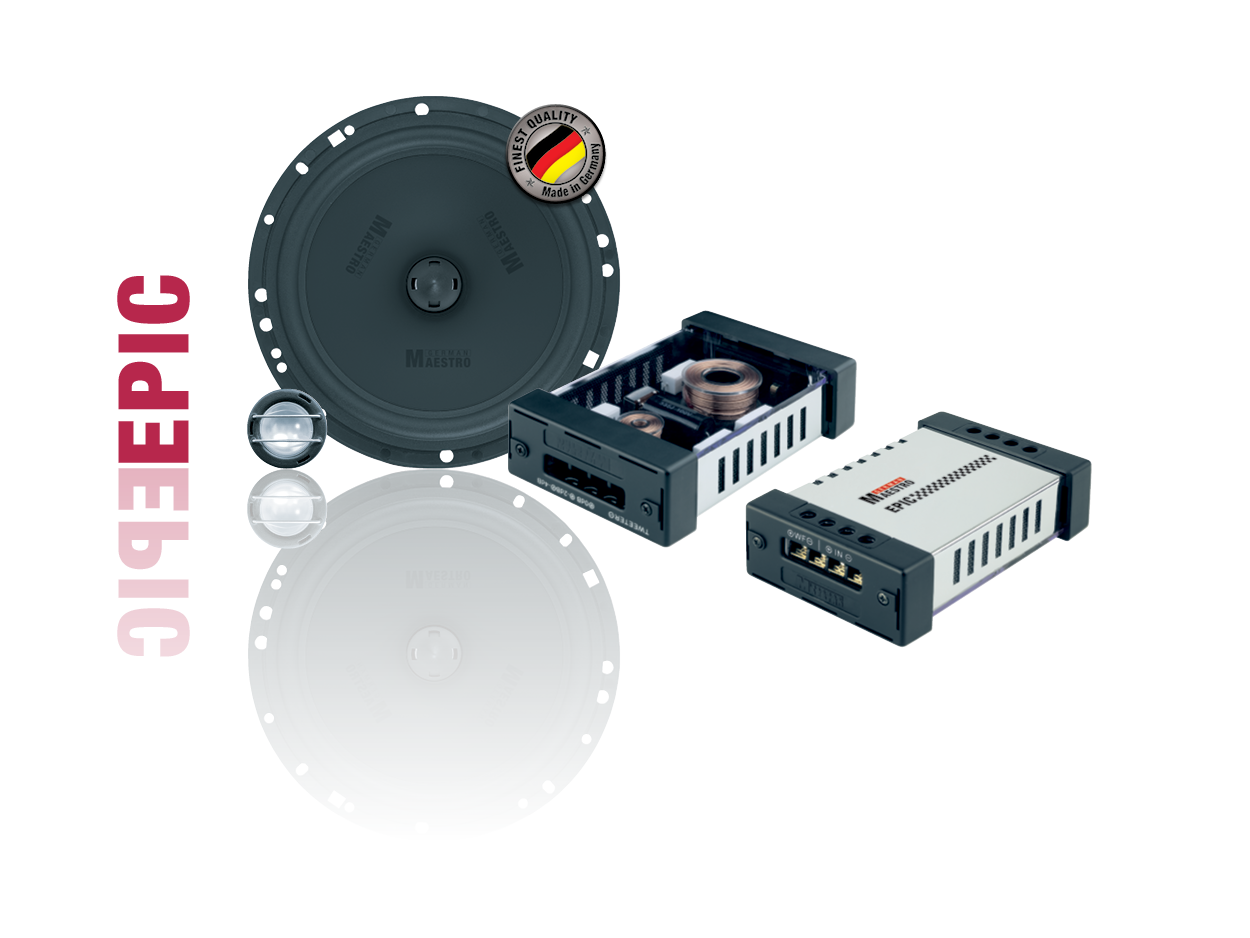

Epic Linie



Produkte für "Macher"



Die GermanMAESTRO EPIC-Line besticht durch ihre immense Vielfalt an Anwendungsmöglichkeiten. Egal ob 10cm, 13cm, 16.5cm, 6x8“ oder 6x9“ System, die EPIC-Line bietet den Komfort bequem zwischen dem zwei Komponenten Einbau mit Hochtöner an einer beliebigen Platzierung oder der koaxialen Installation (Hochtöner auf einer Achse mit dem Kickbass) zu wechseln.

  • 2-Wege-Kompo./Koaxial-System

      ev6508

      Technische Daten



      Durchmesser HT/TT:

      20 mm (0.8“) / 16 cm (6.5“)

      Prinzip:

      2-Wege-Kompo./Koaxial-System

        Belastbarkeit:

        60 W RMS / 195 W Max.

          Übertragungsbereich:

          30 – 30.000 Hz

            Impedanz:

              Übergangsfrequenz:

              4.000 Hz (6/12 dB/Okt.)

                Empfindlichkeit:

                88 dB (2,83V/1m)



                  Einbauanleitung

                  DSP-Settings

                  weitere 6,5" Modelle

                • 2-Wege-Kompo./Koaxial-System

                    ev5008

                    Technische Daten



                    Durchmesser HT/TT:

                    20 mm (0.8“) / 13 cm (5.25“)

                    Prinzip:

                    2-Wege-Kompo./Koaxial-System

                      Belastbarkeit:

                      50 W RMS / 165 W Max.

                        Übertragungsbereich:

                        52 – 30.000 Hz

                          Impedanz:

                            Übergangsfrequenz:

                            4.000 Hz (6/12 dB/Okt.)

                              Empfindlichkeit:

                              86 dB (2,83V/1m)



                                Einbauanleitung

                                weitere 5,25" Modelle

                              • 2-Wege-Kompo./Koaxial-System

                                  ev4008

                                  Technische Daten



                                  Durchmesser HT/TT:

                                  20 mm (0.8“) / 10 cm (4“)

                                    Prinzip:

                                    2-Wege-Komponenten-System

                                      Belastbarkeit:

                                      40 W RMS / 130 W Max.

                                        Übertragungsbereich:

                                        60 – 30.000 Hz

                                          Impedanz:

                                            Übergangsfrequenz:

                                            3.700 Hz (6/12 dB/Okt.)

                                              Empfindlichkeit:

                                              84 dB (2,83V/1m)



                                                Einbauanleitung

                                                weitere 4" Modelle

                                                • 2-Wege-Kompo./Koaxial-System

                                                    ev6908

                                                    Technische Daten



                                                    Durchmesser HT/TT:

                                                    20 mm (0.8“) / 6 x 9"

                                                    Prinzip:

                                                    2-Wege-Kompo./Koaxial-System

                                                      Belastbarkeit:

                                                      50 W RMS / 165 W Max.

                                                        Übertragungsbereich:

                                                        30 – 30.000 Hz

                                                          Impedanz:

                                                            Übergangsfrequenz:

                                                            4.000 Hz (6/12 dB/Okt.)

                                                              Empfindlichkeit:

                                                              86 dB (2,83V/1m)



                                                                Einbauanleitung

                                                                weitere 6x9" Modelle

                                                              • 2-Wege-Kompo./Koaxial-System

                                                                  ev6808

                                                                  Technische Daten



                                                                  Durchmesser HT/TT:

                                                                  20 mm (0.8“) / 6 x 8"

                                                                  Prinzip:

                                                                  2-Wege-Kompo./Koaxial-System

                                                                    Belastbarkeit:

                                                                    40 W RMS / 130 W Max.

                                                                      Übertragungsbereich:

                                                                      38 – 30.000 Hz

                                                                        Impedanz:

                                                                          Übergangsfrequenz:

                                                                          3.500 Hz (6/12 dB/Okt.)

                                                                            Empfindlichkeit:

                                                                            88 dB (2,83V/1m)



                                                                              Einbauanleitung

                                                                              weitere 6x8" Modelle

                                                                            Auswahl ev6508
                                                                            Auswahl ev5008
                                                                            Auswahl ev4008
                                                                            Auswahl ev6908
                                                                            Auswahl ev6808

                                                                            Ultra Flach-Systeme

                                                                            • 2-Wege-Komponenten-System

                                                                                efs6508

                                                                                Technische Daten



                                                                                Durchmesser HT/TT:

                                                                                25 mm (1“) / 16 cm (6.5“)

                                                                                Prinzip:

                                                                                2-Wege-Komponenten-System

                                                                                  Belastbarkeit:

                                                                                  50 W RMS / 165 W Max.

                                                                                    Übertragungsbereich:

                                                                                    38 – 30.000 Hz

                                                                                      Impedanz:

                                                                                        Übergangsfrequenz:

                                                                                        5.200 Hz (12 dB/Okt.)

                                                                                          Empfindlichkeit:

                                                                                          88 dB (2,83V/1m)



                                                                                            Einbauanleitung

                                                                                            weitere 6,5" Modelle

                                                                                          • 2-Wege-Komponenten-System

                                                                                              efs5008

                                                                                              Technische Daten



                                                                                              Durchmesser HT/TT:

                                                                                              25 mm (1“) / 13 cm (5.25“)

                                                                                              Prinzip:

                                                                                              2-Wege-Komponenten-System

                                                                                                Belastbarkeit:

                                                                                                35 W RMS / 115 W Max.

                                                                                                  Übertragungsbereich:

                                                                                                  52 – 30.000 Hz

                                                                                                    Impedanz:

                                                                                                      Übergangsfrequenz:

                                                                                                      5.200 Hz (12 dB/Okt.)

                                                                                                        Empfindlichkeit:

                                                                                                        87 dB (2,83V/1m)



                                                                                                          Einbauanleitung

                                                                                                          weitere 5,25" Modelle

                                                                                                        • 2-Wege-Komponenten-System

                                                                                                            efs4008

                                                                                                            Technische Daten



                                                                                                            Durchmesser HT/TT:

                                                                                                            25 mm (1“) / 10 cm (4“)

                                                                                                              Prinzip:

                                                                                                              2-Wege-Komponenten-System

                                                                                                                Belastbarkeit:

                                                                                                                30 W RMS / 100 W Max.

                                                                                                                  Übertragungsbereich:

                                                                                                                  59 – 30.000 Hz

                                                                                                                    Impedanz:

                                                                                                                      Übergangsfrequenz:

                                                                                                                      3.800 Hz (12 dB/Okt.)

                                                                                                                        Empfindlichkeit:

                                                                                                                        84 dB (2,83V/1m)



                                                                                                                          Einbauanleitung

                                                                                                                          weitere 4" Modelle

                                                                                                                          20 cm / 8" - Systeme

                                                                                                                          • 3-Wege-Komponenten-System

                                                                                                                              es804010

                                                                                                                              Technische Daten



                                                                                                                              Durchmesser HT/TT:

                                                                                                                              20 mm (0.8“) / 10 cm (4") / 20 cm (8“)

                                                                                                                              Prinzip:

                                                                                                                              3-Wege-Komponenten-System

                                                                                                                                Belastbarkeit:

                                                                                                                                75 W RMS / 245 W Max.

                                                                                                                                  Übertragungsbereich:

                                                                                                                                  26 – 30.000 Hz

                                                                                                                                    Impedanz:

                                                                                                                                      Übergangsfrequenz:

                                                                                                                                      147 / 3.400 Hz (12 dB /Okt.)

                                                                                                                                        Empfindlichkeit:

                                                                                                                                        88 dB (2,83V/1m)



                                                                                                                                          Einbauanleitung

                                                                                                                                          DSP-Settings

                                                                                                                                          weitere 8" Modelle

                                                                                                                                        • 2-Wege-Komponenten-System

                                                                                                                                            es8009

                                                                                                                                            Technische Daten



                                                                                                                                            Durchmesser HT/TT:

                                                                                                                                            20 mm (0.8“) / 20 cm (8“)

                                                                                                                                            Prinzip:

                                                                                                                                            2-Wege-Komponenten-System

                                                                                                                                              Belastbarkeit:

                                                                                                                                              75 W RMS / 240 W Max.

                                                                                                                                                Übertragungsbereich:

                                                                                                                                                28 – 30.000 Hz

                                                                                                                                                  Impedanz:

                                                                                                                                                    Übergangsfrequenz:

                                                                                                                                                    4.000 Hz (6/12 dB/Okt.)

                                                                                                                                                      Empfindlichkeit:

                                                                                                                                                      88 dB (2,83V/1m)



                                                                                                                                                        Einbauanleitung

                                                                                                                                                        weitere 8" Modelle

                                                                                                                                                      Auswahl es804010
                                                                                                                                                      Auswahl es8009

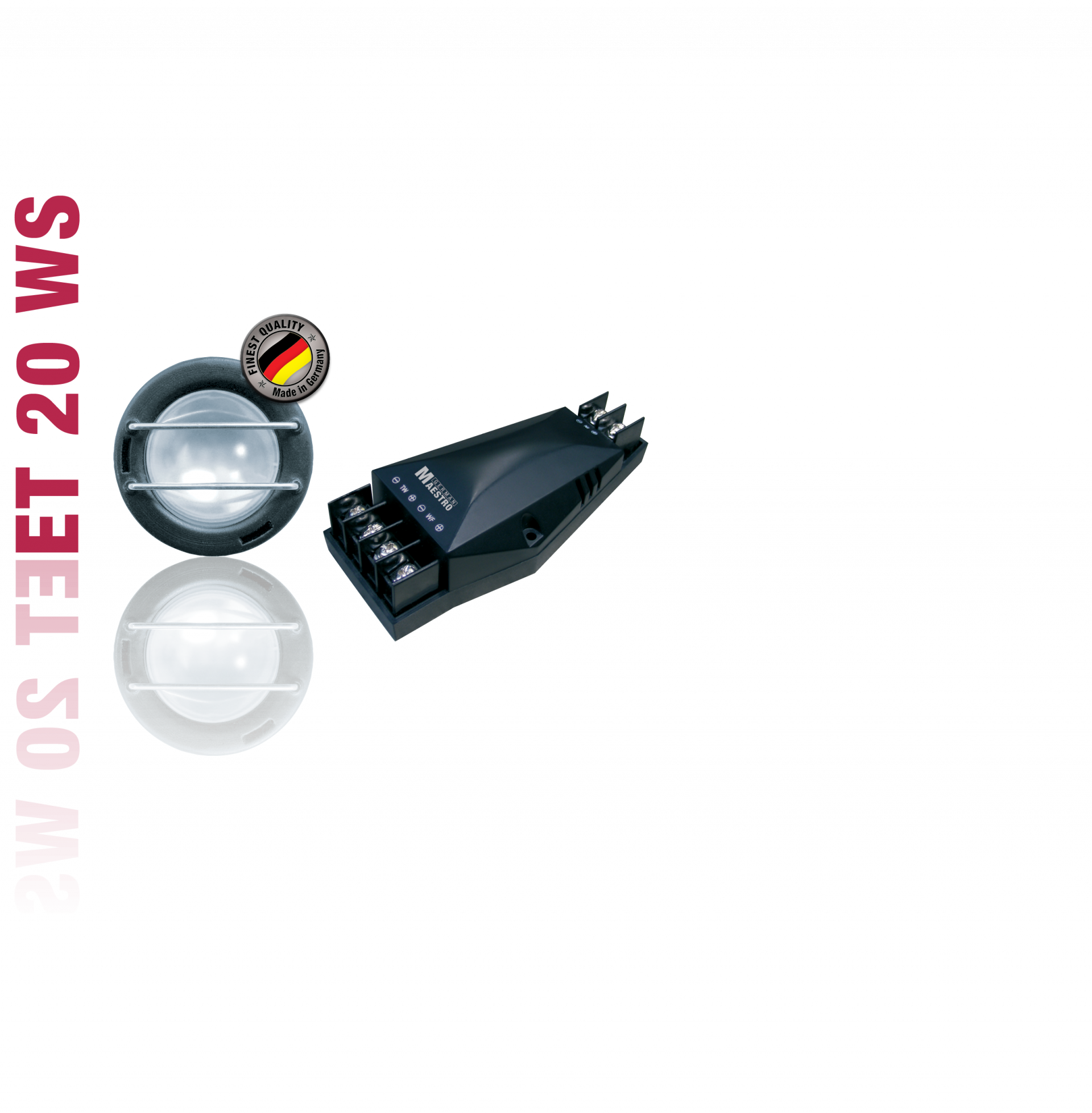

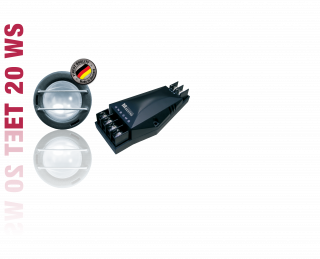

                                                                                                                                                      Hochton-Set

                                                                                                                                                        et20ws

                                                                                                                                                        Technische Daten



                                                                                                                                                        Durchmesser HT:

                                                                                                                                                        20 mm (0.8“)

                                                                                                                                                          Prinzip:

                                                                                                                                                          Hochtöner

                                                                                                                                                            Belastbarkeit:

                                                                                                                                                            60 W RMS / 120 W Max.

                                                                                                                                                              Übertragungsbereich:

                                                                                                                                                              4.000 – 30.000 Hz

                                                                                                                                                                Impedanz:

                                                                                                                                                                  Übergangsfrequenz:

                                                                                                                                                                  5.000 Hz (12 dB/Okt.)

                                                                                                                                                                    Empfindlichkeit:

                                                                                                                                                                    91 dB (2,83V/1m)



                                                                                                                                                                      Einbauanleitung

                                                                                                                                                                        Epic Hochtöner Detail
                                                                                                                                                                        Epic Frequenzweiche Detail
                                                                                                                                                                        Epic Lautsprecher Detail

                                                                                                                                                                        EPIC EV / ES

                                                                                                                                                                        Ultra-kompakte Hochtöner in MegaSphere™-Technologie mit invertierten einteiligen Titan-Hochtonkalotten und leistungsfähigen Neodym-Magnetsystemen im Metallgehäuse.

                                                                                                                                                                        Tieftöner mit zweiteiligem Kunststoffchassis, Polypropylenmembran und durch stark wärmeleitende Metallabdeckung gekühltem Magnetsystem. Hochkantgewickelte 25 mm Schwingspule.

                                                                                                                                                                        EPIC-Frequenzweichen mit einzigartigem MultiMOUNT-Befestigungssystem (MMS) für hochflexible Montage. Hochtonpegel variabel in drei Stufen absenkbar (ES804010: Hochtonpegel per Drehschalter in vier Stufen variabel).

                                                                                                                                                                        Aufbauringe, Abdeckgitter und weiteres Montagezubehör im Lieferumfang enthalten (ES804010 / ES8009: ohne 20 cm TT Gitter).

                                                                                                                                                                        Separate und koaxiale Verbaubarkeit bei den EV-Systemen.

                                                                                                                                                                        EPIC EFS - Ultraflach Systeme

                                                                                                                                                                        Tieftöner mit extrem flachem Kunststoffchassis für optimale Verbaubarkeit in Fahrzeugschächten mit geringer Einbautiefe.

                                                                                                                                                                        Gekapseltes, frontseitig aufgesetztes Neodym-Magnetsystem in Concertet Thermal Compensation Technologie (CTC).

                                                                                                                                                                        25 mm Hochtöner mit Titankalotte im Kunststoffgehäuse.

                                                                                                                                                                        EPIC-Frequenzweichen mit einzigartigem MultiMOUNT-Befestigungssystem (MMS) für hoch-flexible Montage. Hochtonpegel variabel in drei Stufen absenkbar.



                                                                                                                                                                        Zusätzliche Option für den koaxialen Einbau

                                                                                                                                                                        Alle Komponenten-Systeme der SV- und EV-Linie lassen sich schnell und unkompliziert zu einem Koaxial-System umbauen, und können somit problemlos an neue Installations-Szenarien angepasst werden. Der Phase-Plug lässt sich unkompliziert gegen den beiliegenden Hochtonträger tauschen – fertig.
