Subwoofer Linie

Maximaler Spaß sehr ernst genommen



SWF8012HE

Eignung

Gehäuse

Empfehlung

Untere Grenzfrequenz

sehr gut

Bassreflex

Rohr

25 Liter

8/25 cm (Ø/L)

37 Hz (-10dB)
gut

geschlossen

10 Liter

53 Hz (-10dB)
BMW

unter dem Sitz

-

30 Hz (-10dB)

    SWF 8012 HE

    Subwoofer (Flachbauweise)



    Extrem leistungsfähiger und reaktions-schneller 20 cm Subwoofer in Flachbauweise.



    Technische Daten



    Prinzip:

    Subwoofer (Flachbauweise)

    Durchmesser:

    20 cm / 8"

    Belastbarkeit:

    150 W RMS / 290 W Max.

    Übertr.-Bereich:

    28 Hz - 4.500 Hz

    Impedanz:

    4 Ohm

    Sensitivity:

    93 dB (2,83V/1m)



    Einbaumaße

    weitere Subwoofer

    re80-1-bmw Ring

    Der RE80-1-BMW Adapter Ring ist die optimale Lösung um den SWF8012HE Subwoofer in das Untersitzgehäuse zu integrieren!

    Bestens geeignet für "Untersitz"- oder Tür-Installationen durch flache Bauweise mit Magnetantrieb auf der Vorderseite z.B. bei vielen BMW oder VW-Fahrzeugen

    Hoher Wirkungsgrad durch maximierte Membranfläche

    Hoher SPL max. durch extrem leistungsstarken Neodymmagnet-Antrieb

    Sehr präzise Wiedergabe bis hin zu alltertiefsten Bässen durch niedrige Resonanzfrequenz

    Äußert detailreicher, dynamischer Klang durch Minimierung der mechanischen Verluste

    Hohe Dauerbelastbarkeit durch optimale Schwingspulen-Ventilation und Wärmeableitung

    • Subwoofer

        sw8010he

        Technische Daten



        Prinzip:

        Subwoofer

        Durchmesser:

        20 cm / 8"

        Belastbarkeit:

        120 W RMS / 260 W Max.

        Übertr. Bereich:

        24 Hz

        Impedanz:

        Empfindlichkeit:

        93 dB (2,83V/1m)



          Einbaumaße

          weitere Subwoofer

          Gehäuseempfehlung:

          geschlossen 10,5 Liter 50 Hz (-10dB)87 Hz (-3dB)
          Bassreflex 24 Liter 24 Hz (-10dB)34 Hz (-3dB)
          Bandpass 20 Liter 26 Hz (-10dB)33 Hz (-3dB)
            TSP ⇑
            TSP ⇓



            • Fs: 38 Hz
            • Re: 3,4 Ω
            • Qts: 0,31
            • Vas: 44 Liter
          • Breitband-Woofer

              sw8009

              Technische Daten



              Prinzip:

              Breitband-Woofer

              Durchmesser:

              20 cm / 8"

              Belastbarkeit:

              100W RMS / 240 W Max.

              Übertr.-Bereich:

              28 Hz

              Impedanz:

              4 Ω

              Empfindlichkeit:

              91 dB (2,83V/1m)



                Einbaumaße

                weitere Subwoofer

                TSP ⇑
                TSP ⇓



                • Fs: 70 Hz
                • Re: 3,2 Ω
                • Qts: 0,68
                • Vas: 14,8 Liter
                • A: 229,65 cm²
              • Breitband-Woofer

                  sw10009

                  Technische Daten



                  Prinzip:

                  Breitband-Woofer

                  Durchmesser:

                  25 cm / 10"

                  Belastbarkeit:

                  150 W / 300 W Max.

                  Übertr.-Bereich:

                  26 Hz

                  Impedanz:

                  4 Ω

                  Empfindlichkeit:

                  91 dB (2,83V/1m)



                    Einbaumaße

                    weitere Subwoofer

                      TSP ⇑
                      TSP ⇓



                      • Fs: 51 Hz
                      • Re: 3,6 Ω
                      • Qts: 0,72
                      • Vas: 30,6 Liter
                      • A: 333,29 cm²
                    Auswahl SW8010HE
                    Auswahl SW8009
                    SW 10009

                    3-Series - Ein Versprechen

                    Die Subwoofer der 3 Series verfügen über eine Reihe technischer Features, die maßgeblich zu deren herausragender Performance beitragen, und die wir hier vorstellen möchten

                    Die GermanMAESTRO 3 SERIES verfolgt eine ganz eigene Produktphilosophie. Deshalb steht jedes Produkt innerhalb dieser Familie - welche mit den drei Krallen markiert ist für:

                    Messerscharfe, fokussierte Entwicklungsarbeit mit klarer Zielsetzung

                    Messerscharfe Qualitätskontrollen entlang des Produktionsprozesses

                    Messerscharfe Kalkulation um ein sehr gutes Preis-/ Leistungsergebnis zu erzielen

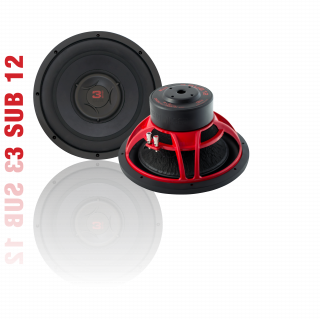

                    3sub12

                    3 SUB 12 - Technische Eigenschaften



                    • Nennbelastbarkeit: 350 W RMS / 700 W Musik
                    • Verstärker Empfehlung: 150 W - 1.500 W
                    • Impedanz: 2 x 2 Ω
                    • Xlin: +/- 15 mm
                    • Xmax: +/- 25 mm !
                    • Einbautiefe: 152 mm / 5.98"
                    • Ausschnitt ∅: 283 mm / 11.14"
                    • Außen ∅: 315 mm / 12.4"
                    • Gewicht: 5,8 Kg



                    Benutzerhandbuch

                    3sub10

                    3 SUB 10 - Technische Eigenschaften



                    • Nennbelastbarkeit: 350 W RMS / 700 W Musik
                    • Verstärker Empfehlung: 150 W - 1.500 W
                    • Impedanz: 2 x 2 Ω
                    • Xlin: +/- 15 mm
                    • Xmax: +/- 25 mm !
                    • Einbautiefe: 141 mm / 5.55"
                    • Ausschnitt ∅: 235 mm / 9.25"
                    • Außen ∅: 263 mm / 10.35"
                    • Gewicht: 5,3 Kg



                    Benutzerhandbuch

                    Gehäuseempfehlungen

                    (Angaben gültig für aktivierten Tiefpassfilter bei 80Hz, 24dB/Okt)

                    Die Wahl des Gehäuses hat signifikanten Einfluss auf das Klangverhalten und den Maximalpegel des Subwoofers. Prinzipiell empfehlen wir zwei Arten von Gehäusen:



                    Option 1 - Geschlossenes Gehäuse (präziser, knackiger Bass für Sound Quality Installationen)

                    3SUB10

                    22 Liter: Qtc = 0,5 ;

                    10 Liter: Qtc = 0,7 ;

                    fu (-10 dB) = 21 Hz (Empfehlung für maximalen Tiefgang)

                    fu (-10 dB) = 27 Hz (Empfehlung für kopakte Gehäuse)

                    3SUB12

                    50 Liter: Qtc = 0,55 ;

                    24 Liter: Qtc = 0,7 ;

                    15 Liter: Qtc = 0,85 ;

                    fu (-10 dB) = 20 Hz (Empfehlung für maximalen Tiefgang)

                    fu (-10 dB) = 24 Hz (Optimum aus Tiefgang und Gehäusevolumen)

                    fu (-10 dB) = 28 Hz (Empfehlung für kompakte Gehäuse)



                    Option 2 - Bassreflex Gehäuse (bis zu 8dB mehr Schalldruck als vergleichbare geschlossene Gehäuse, weniger Präzision)

                    3SUB10

                    40 Liter: fb = 30 Hz (1x BR-Kit-1) ;

                    25 Liter: fb = 37 Hz (1x BR-Kit-1) ;

                    fu (-10 dB) = 22 Hz (Empfehlung für maximalen Pegel bis in den Frequenzkeller)

                    fu (-10 dB) = 28 Hz (Empfehlung für kompakte Gehäuse)

                    3SUB12

                    50 Liter: fb = 26 Hz (1x BR-Kit-1) ;

                    30 Liter: fb = 34 Hz (1x BR-Kit-1) ;

                    fu (-10 dB) = 20 Hz (Empfehlung für maximalen Pegel bis in den Frequenzkeller)

                    fu (-10 dB) = 26 Hz (Empfehlung für kompakte Gehäuse)

                    Entwickelt in Deutschland

                    Zu Beginn jedes Produktes steht dessen Entwicklung. Im Fall der 3 Series Subwoofer haben wir uns besonders viel Zeit genommen um ein Produkt zu schaffen, das sehr gute Klangeigenschaften mit hoher Pegelfestigkeit und bedingungsloser Performance vereint. Wir nehmen diesen Aufwand in Kauf, um Ihnen ein Produkt anbieten zu können, das Ihnen ein Lächeln ins Gesicht zaubert (drückt).

                    Leistungsmaschinen brauchen kein Make-Up

                    Wer hübsche Zierteile sucht, ist bei diesem Produkt auf dem Holzweg. Das schlichte, nach vorne fokussierte Design entpuppt, was in diesem Subwoofern steckt - wahre Leistungsmaschinen. Großzügige Ventilationen an Korb und Polplatte garantieren eine optimale Kühlung der Schwingspule, selbst nach stundenlangem Betrieb an der Belastungsgrenze.

                    Die Vorzüge verbergen sich im Detail

                    Die extra verstärkte Papiermembrane sorgt für ein optimales Stabilitäts-/Gewichtsverhältnis. Eine sehr hochwertige Gummisicke sichert langlebigkeit über Jahre hinweg.

                    Spezielles Design der Dust Cap

                    Die spezielle Geometrei sorgt für außerordentliche Steifigkeit bei geringem Gewicht, womit die Membrane am entscheidenden Punkt der Kraftübertragung von der Schwingspule nochmals unterstützt wird

                    Extra große Klebefläche für ein Maximum an Stabilität

                    Kein Zufallsprinzip.

                    Verbessern, verstärken, selektieren

                    Sämtliche Verklebungen an Sicke, Membrane, Zentrierung und Schwingspule sind großzügiger dimensioniert als normalerweise üblich. Der elastische Kleber an den Scwhingspulenzuleitungen wird ebenfalls mit großer Sorgfalt aufgetragen, um besonders bruchgefährdete Stellen auf lange Sicht zu schützen. Es werden ausschließlich selektierte Polkerne mit geringen Maßtoleranzen und hoher Oberflächenqualität verwendet.

                    Damit sind maximale Sicherheit und Langlebigkeit gewährleistet, selbst wenn der Subwoofer seinen atemberaubenden Xmax von +/- 25 mm erreicht!

                    Wir halten unseren Aufwand groß, um Ihre Einschränkungen klein zu halten

                    Dank der schwarzen Nomex-Zentrierspinne und der großzügig dimensionierten Gummisicke ist dieser Subwoofer zu hohen linearen Hub ohne große mechanische Verluste fähig. Zudem verfügt er über eine 2x2 Ohm Doppelschwingspule, die Ihnen verschiedenste Anschlussszenarien offen hält, um mit nahezu jeder Endstufe zu harmonieren. und das - dank der außergewöhnlich hohen Spulenwicklung - selbst bei hohen Auslenkungen äußerst verzerrungsarm. Die Belastbarkeit von 350W RMS / 700W Musik ist eine ehrliche Messung ohne Marketingzauberei. Für die Praxis relevant sind die 700W Musik, da diese der normalen Belastung mit einem durchschnittlichen Musiksignal entsprechen, wohingegen das Sinus- oder Rauschsignal einer RMS Messung eine im echten Leben so nie vorkommende Belastung darstellt. Wir empfehlen Verstärker zwischen 150W (preiswert) - 1.500W (Spaß!).

                    3Series Subwoofer Detail Back
                    3-Series Subwoofer Detail Front
                    3-Series Back2
